ПВХ
- Оплата картой на сайте
- Оплата при получении (для самовывоза)
- Оплата на расчетный счет

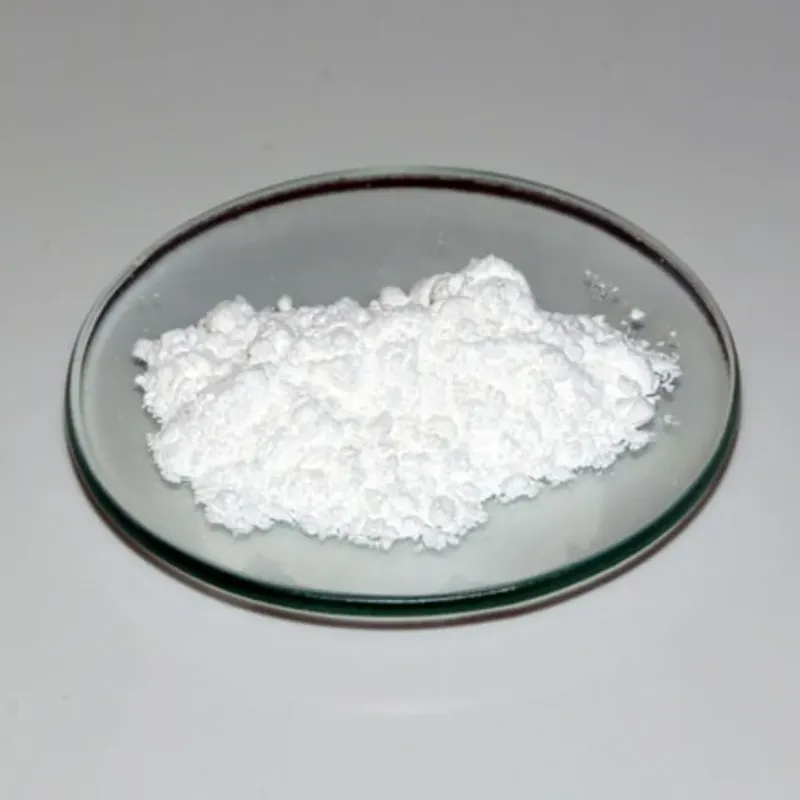

Поливинилхлорид, ПВХ, PVC, exon, geon. Марка Эмульсионный (или Микросуспензионный).
Главоное отличие Эмульсионной (или Микросуспензионный) марки от Суспензионной - размер частиц. Суспензионные марки имеют частицы от 50мкм и более (до 100-150мкм). Эмульсионные (и микросуспензионные) марки это несколько мкм. Для пиротехнических составов, где ПВХ используется в виде порошка, использовать Суспензионный ПВХ нецелесообразно, т.к. он плохо горит и не дает нужного эффекта, как донор хлора.
Формула:
(C2H3Cl)n
Применение:
ПВХ в пиротехнике используется в различных цветопламенных составах в качестве донора хлора, раньше – в термопластичных смесевых ракетных топливах.
Может служить также связующим - в этом случае готовится пластизоль добавлением пластификатора (напр. диоктиладипината ДОФ или ДБФ) к порошку ПВХ. При нагревании эта паста отвердевает. Чем больше пластификатора, тем более эластичным получится готовый продукт.
Характеристики:
Содержит 56% хлора по массе.
По мнению многих специалистов, является одним из лучших доноров хлора для цветопламенных составов, т.к. при пиролизе образует хлороводород, который, непосредственно, образует в пламени излучающие монохлориды.
Широкое распространение в пиротехнике обусловлено низкой ценой, хорошими эксплуатационными свойствами.
Внешний вид | Термопластик белого цвета. |
---|---|
Плотность | 1,35-1,45 г/см3 |
Растворимость | Растворим в тетрагидрофуране (ТГФ), метилэтилкетоне и циклогексаноне. В ацетоне набухает. В других растворителях нерастворим. Низкомолекулярный ПВХ растворим в высших кетонах, диоксане и метиленхлориде. |
Температура размягчения | 80°С |
Разложение | Начинает разлагаться при 120-160°С с выделением хлороводорода. Нестабилизированный распадается при меньших температурах. |
Теплота образования | -94,6 кДж/моль |
Теплоёмкость | При 300K 953 Дж/(кг·К). |
Теплопроводность | 0,17 Вт/(м·К) |
Токсичность | Не токсичен. |
Изделия из ПВХ могут быть изготовлены экструзией, однако высокомолекулярные сорта не могут быть экструдированы при температуре ниже 150°С.
