Патент №201165
Авторы: Бел, Андреев, Чекан, Николаева, Савальска

РАКЕТА СВЕТОВОГО СИГНАЛА БЕДСТВИЯ
Известны ракеты светового сигнала бедствия, состоящие из реактивного двигателя с терочным воспламенительным узлом и сигнального блока, вмонтированных в общую пусковую гильзу.
Предложенная ракета отличается от известных тем, что ее сигнальный блок выполнен из последовательно помещенных в металлическую коробку, например шести, сигнальных звездок с центральным каналом, в каждый из которых вставлен запрессованный в колпачок замедлитель, между звездками помещены пороховой вышибной заряд и обтюрирующая прокладка.
При этом сигнальные звездки изготовлены из основного пиротехнического состава, например красного огня.
Сигнальный блок предлагаемой ракеты создает прерывистое свечение горящих звездок, что значительно увеличивает вероятность привлечения внимания к сигналу, а отсутствие в нем парашюта уменьшает количество дефектов в действии сигнала, связанных со случаями нераскрытая парашюта и отрыва от него сигнальной звездки.

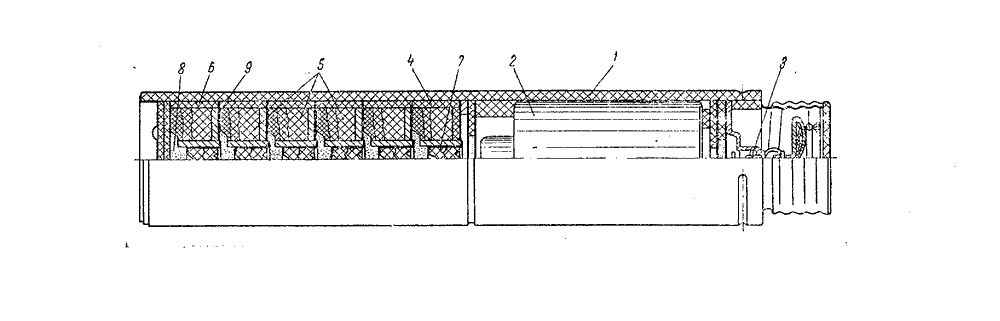

На чертеже схематически изображено устройство описываемой ракеты.
Ракета состоит из вмонтированных в пусковую гильзу 1 ракетного двигателя 2 с терочным воспламенительным узлом 3 и сигнального блока 4.
Сигнальный блок выполнен из шести звездок 5 красного огня, помещенных в металлическую оболочку 6. В центральный канал каждой звездки вмонтирован запрессованный в металлический колпачок замедлитель 7 с временем замедления 2,5—3,5 сек.
Между звездками помещены вьшибные заряды 8 и обтюраторы 9. Пиротехнический состав сигнальных звездок запрессован в бумажную 10 оболочку с донышком и центральной трубкой.
Для обеспечения надежного воспламенения звездки со стороны вышибного заряда содержат переходный состав (50% основного и 50% воспламенительного) и воспламеннтельную смесь (50% ДРП и 50% воспламенительного состава).
В качестве основного пиротехнического состава применен, например, состав красного огня, содержащий (в %):
Стронций азотнокислый 43±2
Магниевый порошок МПФ-3 40±2
Поливинилхлорид суспензионный ПВХ-С8 10±1
Фенолоанилиноформальдегидная смола 214 (вводится в виде 40%-ного спиртоацетонового раствора) 7±0,5

Воспламенительный состав содержит (в %):
Перекись бария 48±2
Азотнокислый барий 30±2
Магниевый порошок МПФ-4 13±1,5
Идитол (вводится в виде 50%-ного 30 спиртового раствора) 9±2

Реактивный двигатель поднимает сигнальный блок на высоту 400—450 м и отделяется от него при помощи вышибного заряда, который одновременно воспламеняет замедлитель первой звездки.
Замедлитель через 2,5-3,5 сек воспламеняет вышибной заряд под первой звездкой, который выбрасывает ее из оболочки блока и одновременно воспламеняет замедлитель второй звездки.
В такой последовательности срабатывают все помещенные в оболочки сигнального блока звездки.
Время действия сигнала от начала горения первой звездки до конца горения последней составляет 19—22 сек, а дальность видимости сигнала — свыше 30 км.
