Патент №330145
Авторы: В.С Куприянов, В.В Шалыгин, В.И Пейве, А.И Волкова, А.И Сидоров, В.М Антонов и Ю.Д Дьяченко

ПИРОТЕХНИЧЕСКИЙ ЗВУКОВОЙ ЭЛЕМЕНТ
Изобретение относится к пиротехническому производству, а именно к звуковым элементам, предназначенным для заполнения высотных фейерверочных устройств.
Известны пиротехнические звуковые элементы, в которых использованы звуковой состав, содержащий, в %: перхлорат калия 63—69; алюминиевая пудра 32—36; графит 0,9—1,0;
и основной состав, содержащий, в %: пороховая мякоть 58—64; алюминиево-магниевый сплав 27—33; древесный уголь 8,5—9,5.
Однако они срабатывают со слабым звучанием, а наличие в основном составе древесного угля, обладающего высокой гигроскопичностью, способствует увлажнению состава и снижает срок годности элемента.
Цель изобретения — повышение эффектности действия и упрощение конструкции.
Для этого в предлагаемом элементе содержатся расположенные в заряде звукового состава вдоль его продольной оси стопиновые нити, а звуковой заряд непосредственно контактирует с усилительным и выполнен из состава, содержащего, в %:
Калиевая селитра 55-61
Магниевый порошок 33-37
Криолит 4-8
Веретенное масло 0,2-0,6

Кроме того, в качестве состава для основного заряда применен негигроскопичный искристо-форсовый состав.

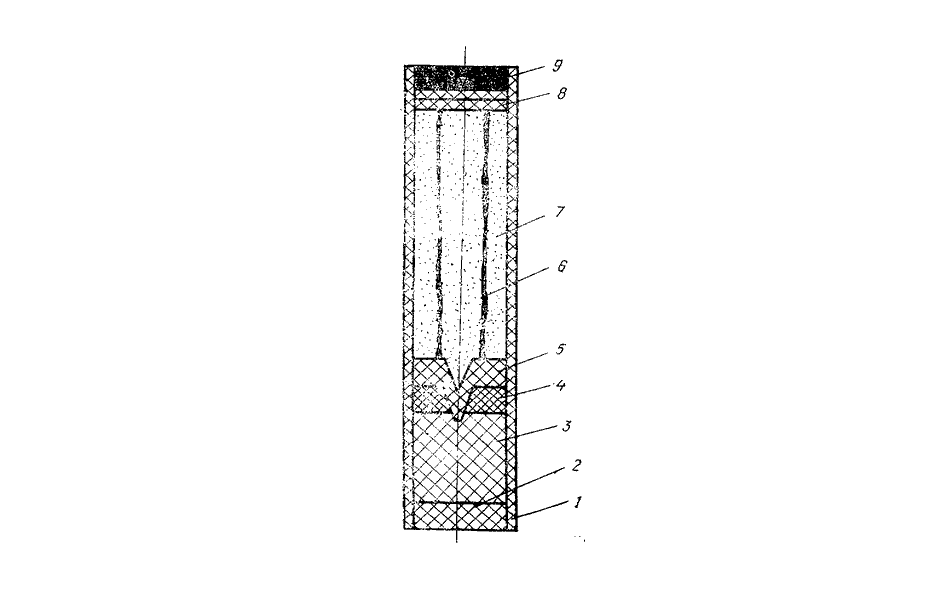

На чертеже показан предлагаемый элемент. Он содержит цилиндрическую оболочку 1 и последовательно запрессованный в нее воспламенительный состав 2, дымный ружейный порох.
Основной состав 3 включает, в %:
Пороховая мякоть 35-40
Бертолетовая соль 25-30
Алюминиевая пудра 23-24
Чугунная дробь 8-12
Идитол 8-12

Над основным составом запрессована диафрагма 4 из инертного материала, например из асбеста, с центральной конической выемкой, вершина которой примерно на 1/3 углублена в основной состав.
Затем напрессован усилитель а из воспламенительного состава, содержащего, в %:
Калиевая селитра 72-78
Магниевый порошок 8-12
Идитол 12-17

Над усилительным зарядом помещены стопинповые нити 6 и заряд 7 звукового состава, содержащего, в %:
Калиевая селитра 55-61
Порошок магния 33-37
Криолит 4-8
Веретенное масло 0,2-0,6

Звуковой заряд закрыт картонными пыжами 5 и герметиком 9.
В качестве основного состава могут быть использованы и другие подобные составы в зависимости от назначения пиротехнического элемента.
Звуковые элементы воспламеняются непосредственно от воспламенительно-разрывного заряда фейерверочного устройства, в котором они заключены, на высоте порядка 400 м и при срабатывании создают красочное зрелище в ночном небе в виде шлейфов искристо-форсового состава, заканчивающихся стремительным разлетом элементов в разные стороны и последующими разрывами, воспринимаемыми как раскаты грома.
