Патент №201164
Авторы: А. П. Николаева, К.А Пятакова, В.И Косенков, И.Е Гапонов, Н.И Кириллов, А.А Андреев, Н.Ф Савальская и А.А Моисеева

ПАРАШЮТНАЯ СИГНАЛЬНАЯ РАКЕТА
Известные парашютные сигнальные ракеты, применяемые для подачи сигналов бедствия с морских судов, имеют одну звездочку непрерывного свечения, что ограничивает возможность создания различных световых сигналов.
Применяемые для этих же целей многозвездные беспарашютные ракеты позволяют получить большое число условных сигналов, однако общая продолжительность их горения не превышает 20 сек.
Предлагаемая ракета при сохранении возможности подачи ею большого числа условных световых сигналов имеет продолжительность горения 35—60 сек.
Это достигается тем, что сигнальная звездка ракеты выполнена многослойной из чередующихся слоев сигнального и за медлительного составов, между которыми проложена термостойкая, например асбестовая, прокладка с отверстием, а наружная поверхность звездки покрыта слоем жидкого стекла, причем состав сигнальных слоев звездки, например красного огня, содержит, вес. %:
Азотнокислый стронций 54±3
Магниевый порошок МПФ-3 32±2
Поливинилхлорид    6±0,5
Идитол 8 ±0,5

Состав замедлителышх слоев ее содержит, вес. %:
Хромовокислый барий 82±1,5
Хромовокислый калий 10±0,8
Сера 8±0,5
Коллоксилин (сверх 100%) 2 ±0,2

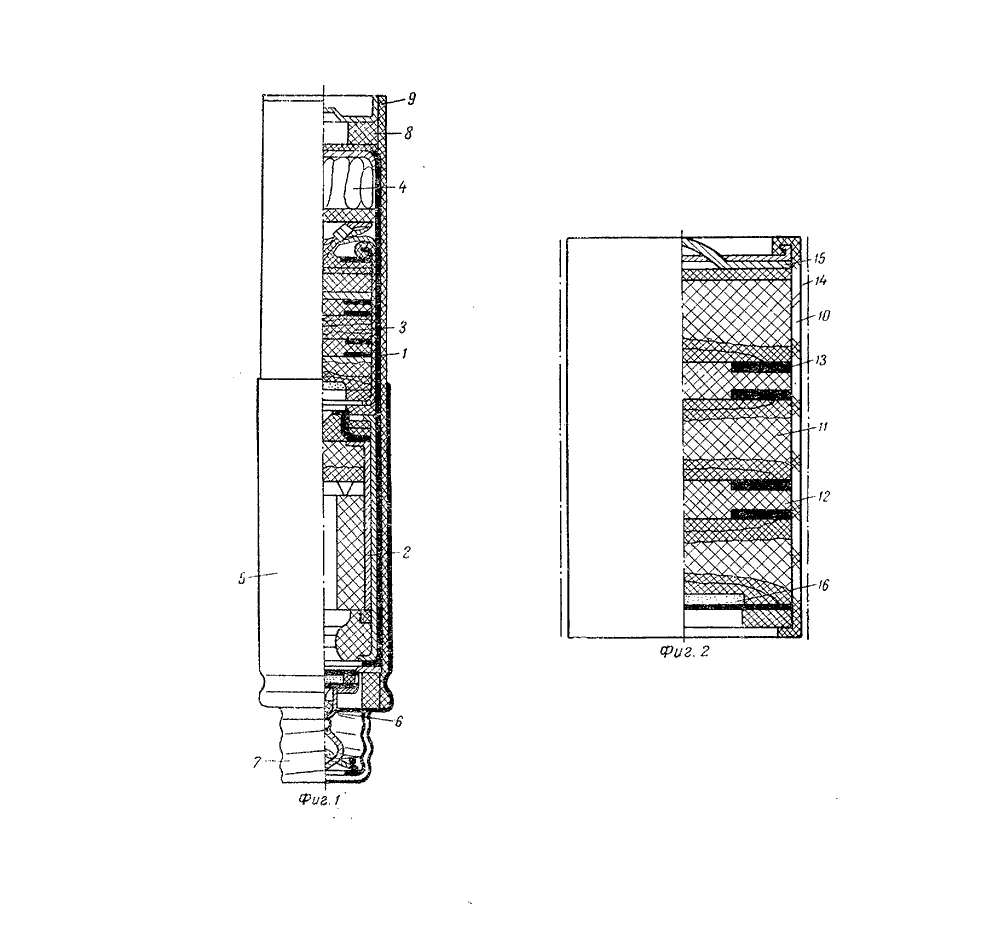

На фиг. 1 дан общий вид описываемой ракеты с частичным разрезом; на фиг. 2 изображена сигнальная звездка.
Ракета состоит из алюминиевой оболочки 1 со вставленными в нее реактивным двигателем 2, сигнальной звездки 3 и парашюта 4.
Ракета помещена в пусковую трубку 5 с терочным воспламенительным механизмом 6.
Пусковая трубка со стороны воспламенительного механизма закрыта навинчиваемым колпачком 7, а с другой стороны — пыжом 8 и крышкой 9 с цветным рельефным отличительным знаком.
Сигнальная звездка состоит из последовательно запрессованных в бумажную оболочку 10 слоев сигнального 11 и замедлительного 12 составов, между которыми проложена асбестовая прокладка 13 с отверстием.
Наружная поверхность звездки покрыта слоем 14 жидкого стекла. На одном конце запрессованной звездки закреплена соединительная шайба 15 с дужкой, к которой присоединен парашют 4, а на другом конце помещен вышибной заряд 16 из дымного ружейного пороха.

Для приведения ракеты в действие с руки, упора или пускового приспособления отвинчивают колпачок 7 и выдергивают шнур из воспламенительного механизма 6.
При этом луч огня от сработавшего капсюля-воспламенителя приводит в действие реактивный двигатель 2, который поднимает ракету на высоту 400—600 м.
На указанной высоте срабатывает вышибкой заряд 16 и выбрасывает из алюминиевой оболочки 1 горящую звездку 3, подвешенную на парашюте 4.
При горении многослойной звездки, выполненной из чередующихся слоев сигнального и замедлительного составов, разделенных асбестовой прокладкой, создается эффект прерывистого свечения сигнала, что увеличивает вероятность привлечения к нему внимания.
Применяя для изготовления многослойной сигнальной звездки составов огней различных цветов можно увеличить число условных световых сигналов.
Испытаниями установлено, что сигнал предлагаемой ракеты виден и различим па море на расстоянии до 50 км.
